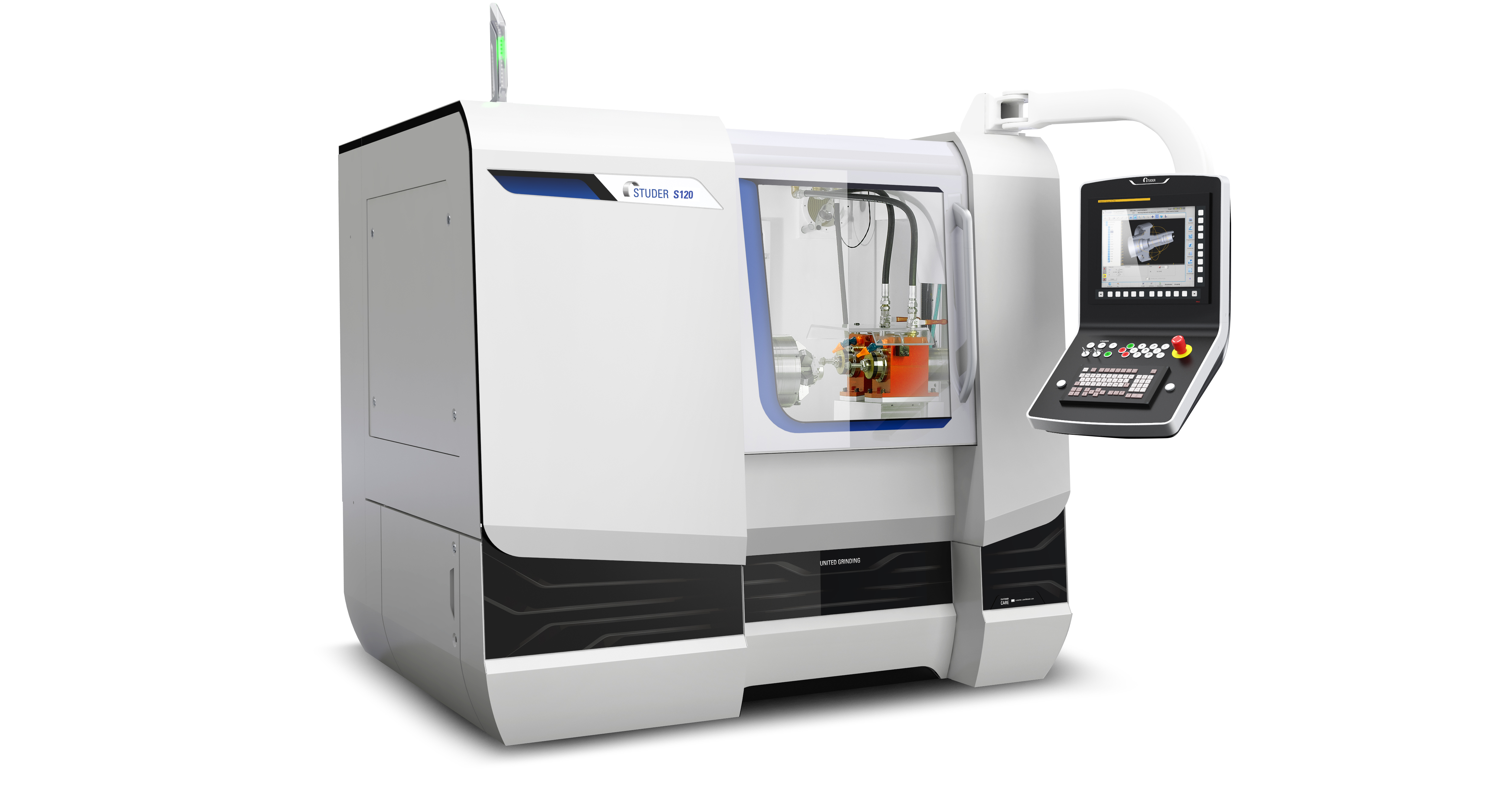

STUDER S120

機床特征簡要說明（Introduction）：

S120是緊湊型內圓磨床，其內部是交叉滑臺設計，最多為兩根內磨主軸。機床允許加工外徑不超過50mm的部件，適用于小批量加工或者生產系統。多種內磨主軸和特殊內磨組件是模塊化配置的基礎。
■單或雙頻率控制內磨主軸的交叉滑臺
■緊湊型結構
■簡單自動化
■多種修整可能性
■全封閉機身包含移門
■人造花崗巖制成的床身
■各種配件系列
■裝載機和外圍設備的標準接口

技術參數：

■主要技術規格：
中心高：125mm
回轉直徑：130mm

■橫向滑板：X軸
最大行程：300mm
最大速度：20000mm/min
分辨率：0.0001mm
導軌間距：280mm

■縱向滑板：Z軸
最大行程：180mm
最大速度：15000mm/min
分辨率：0.0001mm
導軌：滾動軸承/動壓軸承（選項）

■轉塔式砂輪頭架：
主軸安裝方式：平行
最大主軸數量：2
主軸安裝直徑：直徑100mm/直徑120mm
主軸轉速－內圓磨削：最大120000rpm
主軸轉速－外圓磨削：7000rpm

■工件頭架：
轉速范圍：1-1500rpm
配合錐度：MK4/直徑70mm
主軸孔徑：直徑26mm
驅動功率：2.8KW
活主軸磨削負載：100Nm
圓度精度：0.0004/0.0002mm
標準C軸，間接測量系統：0.0001度

■Q軸（選項）：
自動回轉范圍：-5度至+30度
分辨率：0.0001度

■修整裝置：
固定修整器：MK1短錐
回轉修整主軸：直徑50/72mm

■控制系統：
Fanuc 21i-TB
Fanuc 16i-TB(可選）

■機床裝機容量：
總功率：43KVA
氣動系統壓力：5.5bar
機床重量：5100kg
